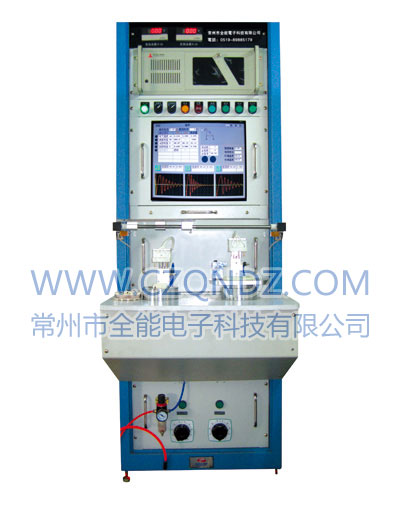

本檢測設備適用于各類直流電機定子之綜合測試，采用工業控制計算機，自動檢查判定試品定子之良否，測試數據顯示于液晶顯示器上。
設備規范
序號 |
測試項目
|
測試方式
|
測試范圍
|
測試精度
|
測試方式
|
判別方法
|
|
1
|
電氣強度
|
AC100～5000V
|
5/20/50/100mA
|
±0.5%
|
線圈與鐵芯之間
|
當測試值高于或低于設定值時，判定為不良品，并由測試軟件輸出為聲光報警。
|
|
2
|
絕緣電阻
|
DC500V
|
10～500MΩ
|
±1.0%
|
線圈與鐵芯之間
|
|
3
|
直流電阻
|
1.8/18/180mA
|
0.01～1.999KΩ
|
±0.5%
|
繞組與繞組之間
|
|
4
|
匝間絕緣
|
DC100～5000V
|
0～100
|
±1.0%
|
各繞組分別測試
|
|
5
|
定子轉向
|
0～250V
|
正轉、反正或不轉
|
主相與高檔
|
|
6
|
閃絡測試
|
AC100～5000V
|
0.5/1/2/5/10mA
|
±0.5%
|
線圈與鐵芯之間
|
|
7
|
電感測試
|
|
0～2H
|
±0.5%
|
線圈與繞組之間
|
*（測試項目根據客戶要求不同測試項目有所差異）
重要特點
．定子全部電氣性能測試項目一次性高速自動完成；
．各檢測項目可任意開通或屏蔽，并可任意設定判定的合格標準，遇檢測結果數據超標自動聲光報警；
．環境溫度自動補償，確保測試精度；
．單工位／雙工位可選，極高的實用性及測試效率；
．耐壓和匝間電壓調節可選擇手動或自動調節方式；
．系統切換部分采用進口高壓真空鋼簧管繼電器，耐壓壹萬伏，工作測試壹億次；
．客戶可以根據測試要求自動進行項目編程；
．可存儲、編輯、調用各種型號規格定子自動檢測數據標準；
．設備可根據客戶需求增加條碼掃描功能，查詢時輸入條碼，測試數據顯示在屏幕上。 |
